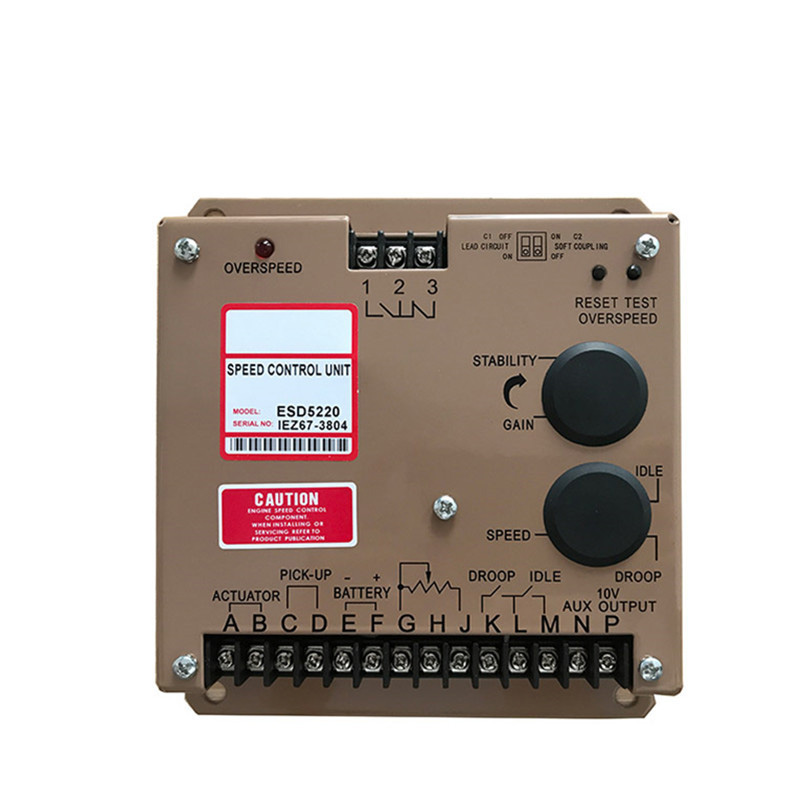

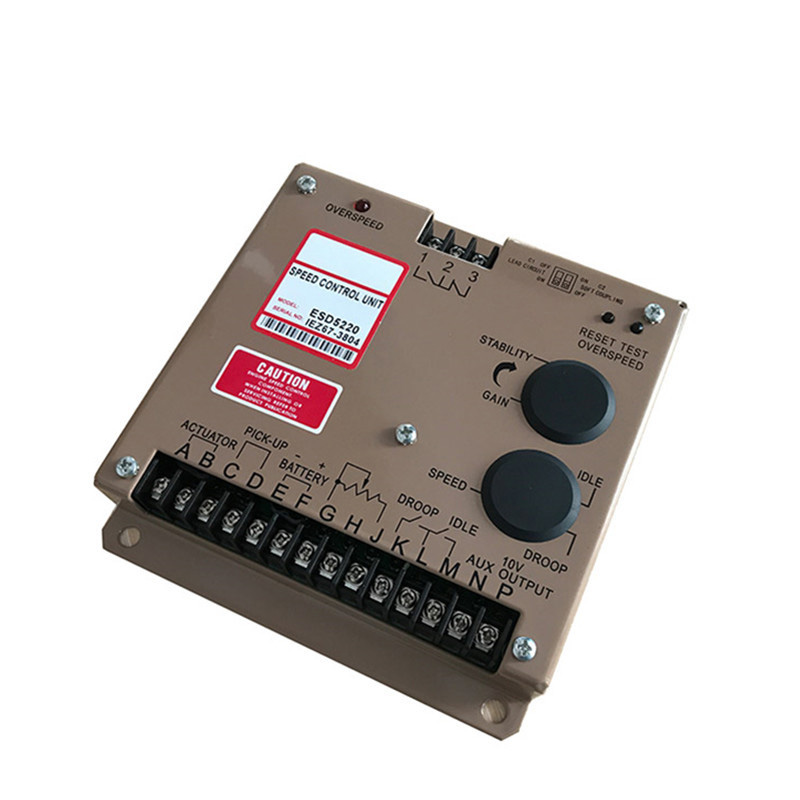

Diesel generator engine speed governor controller ESD5220

ESD5220

Isochronous Operation/Steady State Stability

± 0.25% or better

Speed Range/Governor

1K-7.5K Hz continuous

Speed Drift with Temperature

± 1% Maximun

Idle Adjust CW

Min. 1200Hz. below set speed

Idle Adjust CCW

Min. 4100Hz. below set speed

Droop Range

1-5% regulation

Droop Adj. Max. (K-L Jumpered)

875Hz., ± 75Hz. per 1.0 A change

Droop Adj. Min. (K-L Jumpered)

15Hz., ± 6Hz. per 1.0 A change

Speed Trim Range

± 200Hz

Remote Variable Speed Range

500 -7.5Hz. or any part thereof

Terminal Sensitivity

J: 100Hz., ± 15Hz/Volt @ 5.0 K Impedance

L: 735Hz., ± 60Hz/Volt @ 65 K Impedance

N: 148Hz., ± 10Hz/Volt @ 1Meg. Impedance

P: 10V DC Supply @ 20ma Max

Speed Switch Adjustment Range

1000-10000Hz.

ENVIRONMENTAL

Ambient Operating Temperature Range

-40°c to +85°c

Relative Humidity

up to 95%

Storage Temperature

-55°c ~ 90°c

Shock

20-100HZ 500mm/Sec.

INPUT POWER

Supply

12 or 24V DC Battery Systems(Transient and Reverse Voltage Protected)

Polarity

Negative Ground(Case Isolated)

Power Consumption

50mA continuous plus actuator current

Maximum Actuator Current at 25

10Amps continuous

Speed Sensor Signal

0.5-120 Volts RMS
